一、结构设计：多层复合保障高强度与耐用性
钢丝编织空气软管由内胶层、增强层和外胶层组成，专为高压压缩空气、惰性气体传输设计。
内胶层
：采用耐油、耐老化丁腈橡胶（NBR），厚度≥2.5mm，表面光滑（粗糙度Ra≤3.2μm），减少气流阻力；
增强层
：双层高强度镀锌钢丝以54°±2°编织角缠绕，抗拉强度≥2200MPa，爆破压力≥12MPa（符合SAE J1402标准）；
外胶层
：耐候性氯丁橡胶（CR）或聚氨酯（PU），厚度≥1.5mm，抗紫外线及机械磨损。
核心优势：多层复合结构兼顾柔韧性（弯曲半径≤4倍管径）与耐压性，适配动态工况。
二、性能参数：高压、耐温与抗介质腐蚀能力
钢丝编织空气软管适用于严苛工业环境，关键性能包括：
压力范围
：静态工作压力1.0~3.0MPa，动态压力0.8~2.5MPa，脉冲测试通过50万次（ISO 6803标准）；
温度适应性
：-40℃~+120℃，低温环境下无脆裂（ASTM D746测试），高温耐受短期150℃热冲击；
耐介质性
：耐受液压油（IRM 903）、弱酸碱（pH 5~9）及臭氧（50pphm暴露96小时无裂纹）。

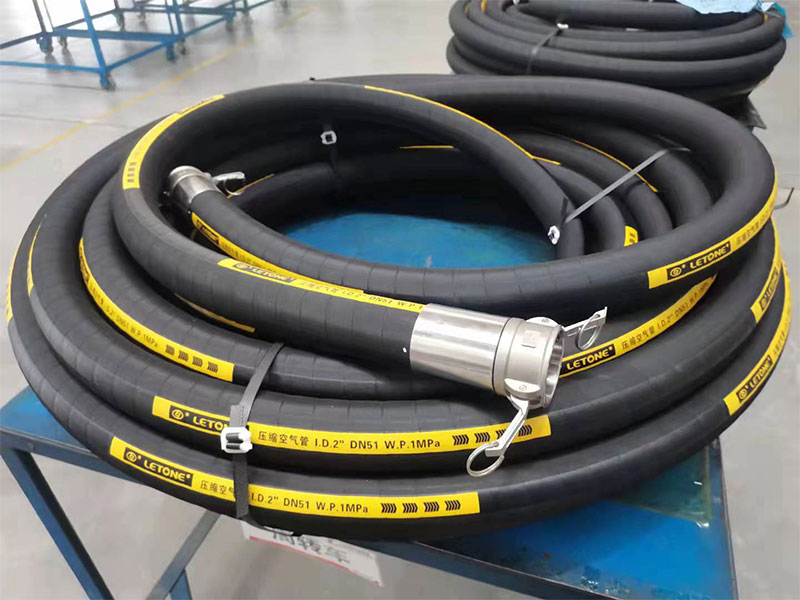

案例数据：某汽车制造厂使用DN32软管输送2.8MPa压缩空气，连续运行5年无泄漏。
三、核心应用场景与行业痛点解决
钢丝编织软管在以下领域展现显著价值：
矿山机械
：外胶层耐磨耗（DIN 53516测试≤80mm³），抗岩石冲击与粉尘侵蚀；
工程车辆
：弯曲半径小（DN50管可弯曲至R200mm），适配狭小空间布局；
化工气体传输
：防静电设计（表面电阻≤1×10⁶Ω），杜绝可燃气体爆燃风险；
自动化生产线
：匹配ISO 16030标准快换接头，支持10,000次插拔无漏气。
行业效益：某矿山企业采用后，设备停机率降低45%，软管寿命延长至3年以上。
四、国际标准认证与质量验证体系
为确保安全性与可靠性，钢丝编织软管需通过严格测试：
爆破压力测试
：≥4倍工作压力（DN25管爆破压力≥12MPa，符合ISO 5774）；
耐腐蚀验证
：盐雾试验（5% NaCl溶液×720h）后钢丝无锈蚀，外胶无分层；
脉冲疲劳测试
：2.5MPa压力下以1Hz频率循环50万次，无龟裂或层间分离。
认证资质：通过MSHA（矿山安全）、RoHS 2.0及FDA食品级（可选）认证，满足全球市场准入。
五、安装规范与维护策略
延长使用寿命的实操指南：
接头选型
：优先采用24°锥面密封不锈钢接头（如ISO 7241-B系列），避免螺纹划伤内层；
弯曲限制
：最小弯曲半径≥3倍管径（DN40管≥120mm），防止钢丝断裂；
压力匹配
：动态压力不超过标称值的80%（如3.0MPa管建议≤2.4MPa）；
定期检测
：每6个月检查外胶磨损（深度＞1mm需更换），并测试接头气密性。
维护效益：规范操作可使软管寿命提升30%，运维成本降低50%。
